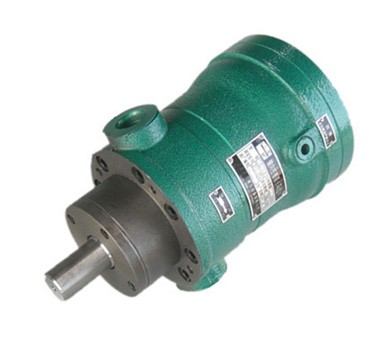

產品概述:
CY14 型軸向柱塞泵是采用配油盤配油、缸體旋轉的軸向柱塞泵。由于滑靴和變量頭之間、配油盤和缸體之間采用了液壓靜力平衡結構,因而與其它類型的泵相比,具有結構簡單、體積小、效率高、壽命長、重量輕、自吸能力強等優點。
它適用于機床、鍛壓、冶金、工程、礦山等機械及其它液壓傳動系統中。該泵只需要換馬達配油盤亦可作液壓馬達使用。

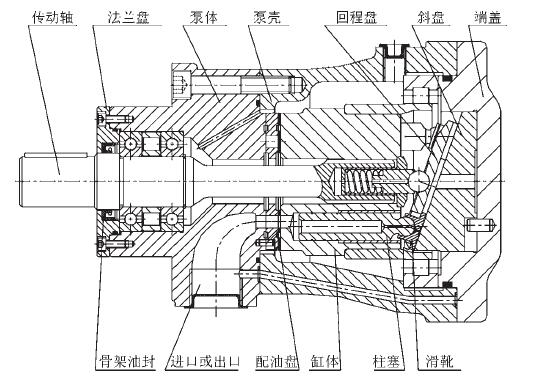

結構剖視:

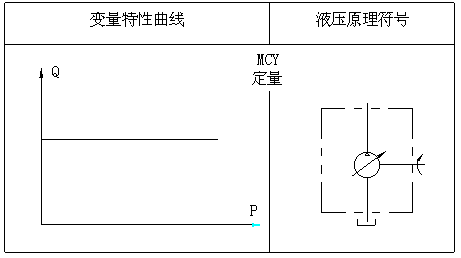

特性曲線

工作原理:
MCY14-1B定量軸向柱塞泵,其原理較為簡單,泵的傳動軸與缸體用花鍵聯接,帶動缸體旋轉,使均勻分布在缸體上的七個柱塞繞傳動軸中心轉動。每個柱塞端部有一個滑靴,定心彈簧通過內套鋼球、回程盤,將滑靴壓在與軸線成一定傾斜角的斜盤上。當缸體旋轉時,柱塞同時作往復運動,完成吸油和壓油動作。定心彈簧通過外套將缸體壓配油盤上,起初始密封作用?;ズ团溆捅P(pán)均采用了油壓靜力平衡,不但減少了泵的磨損,而且使泵具有很高壓的容積效率和機械效率。
