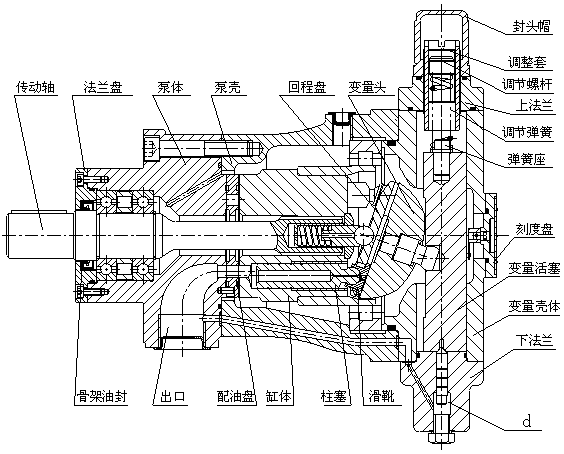

主體部分(參見結構剖)由傳動軸帶動缸體旋轉,使均勻分布在缸體上的七個柱塞繞傳動軸中心線轉動,通過中心彈簧將柱滑組件中的滑靴壓在變量頭(或斜盤)上。這樣,柱塞隨著缸體的旋轉而作往復運動,完成吸油和壓油動作。

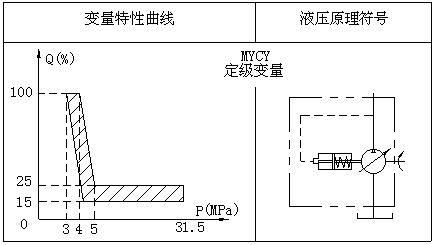

這種泵是依靠?jì)瓤兀ㄒ部梢杂猛饪兀┯蛪翰倏v變量機構。該泵的壓力調節范圍比較小,油壓在3~4Mpa時產生變量后,流量迅速減小至所要求的高壓流量值。這種泵實際上相當于高低壓組合泵,泵的驅動功率選擇可以參照壓力補償變量泵的功率選擇方法進行計算。
來自主體部分的高壓油,進入下法蘭下腔,當彈簧力大于作用在推桿下端面積上的液壓力時,推動變量活塞向下移動,使泵的流量增加。當作用在推桿下端面積上的液壓力大于彈簧的作用力時,變量活塞向上移動,使泵的流量減少。

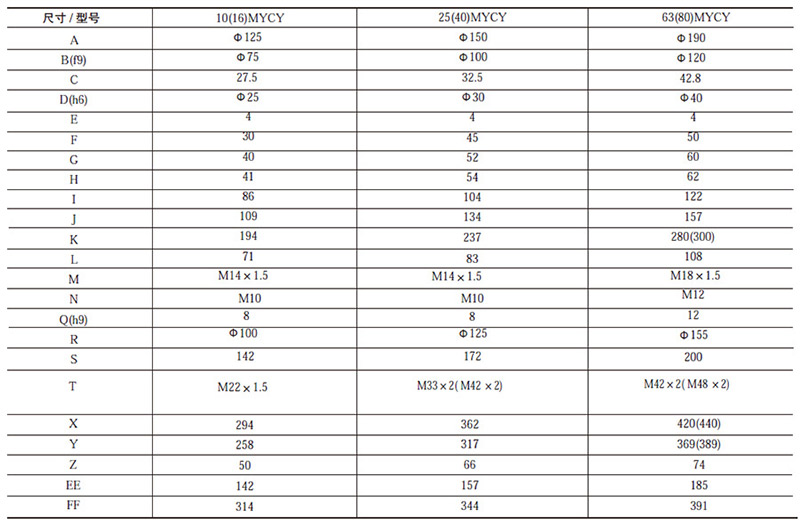

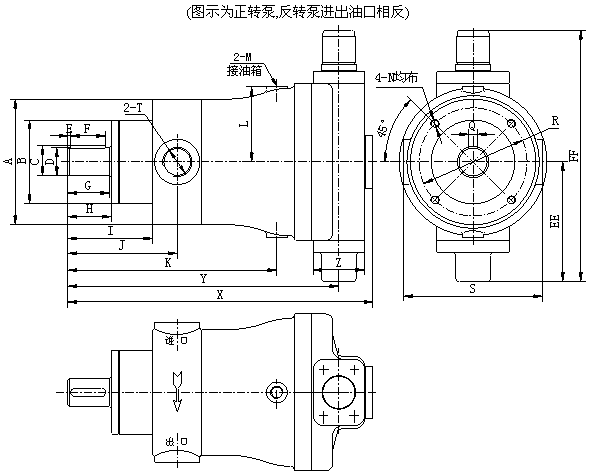

調節變量特性時,根據所需流量和壓力變化范圍,調節調整套,使泵終級壓力時的流量不再發生變化,然后調整調節螺桿使泵流量剛發生變化時初始壓力符合要求。
